Elkapod

Dlaczego nogi?

Koła są szybkie, niezawodne i proste — ale kapitulują w chwili, gdy grunt robi się trudny.
Nogi z kolei mogą przekraczać przeszkody, poruszać się po gruzowisku, wspinać się po schodach
i docierać tam, gdzie żaden pojazd kołowy nie ma wstępu. Właśnie dlatego zbudowaliśmy Elkapoda.

Elkapod to sześcionożny robot kroczący KNR Bionik — w pełni autorski hexapod zaprojektowany
od podstaw przez studentów Politechniki Warszawskiej.

Organizacja wewnętrzna projektu

Projekt opiera się na trzech wyspecjalizowanych sekcjach, które ściśle ze sobą współpracują:

Mechanika — korzystając z narzędzi CAD i posiadanych drukarek 3D projektujemy, badamy,
a następnie tworzymy każdy element strukturalny Elkapoda: korpus, człony nóg, stawy i mocowania.
Precyzja i masa to nieustanny kompromis, a każda iteracja przybliża robota do jego ostatecznej formy.

Elektronika — projektujemy własne płytki PCB, system zasilania i układy odpowiedzialne za
sterowanie serwomechanizmami oraz odczyt danych z czujników. To tutaj powstaje sprzętowy fundament,
który łączy napędy, sensory i komputer pokładowy w jeden spójny system.

Software — od firmware STM32 na poziomie bare-metal po wysokopoziomowe węzły ROS2
i pełne środowiska symulacyjne, zespół programistyczny rozwija kompletny stos oprogramowania.
Zajmujemy się algorytmami chodu, solverami kinematyki, fuzją danych z czujników, autonomiczną
nawigacją oraz symulacjami.

Rozwój robota

Konstrukcja i testy odnóża

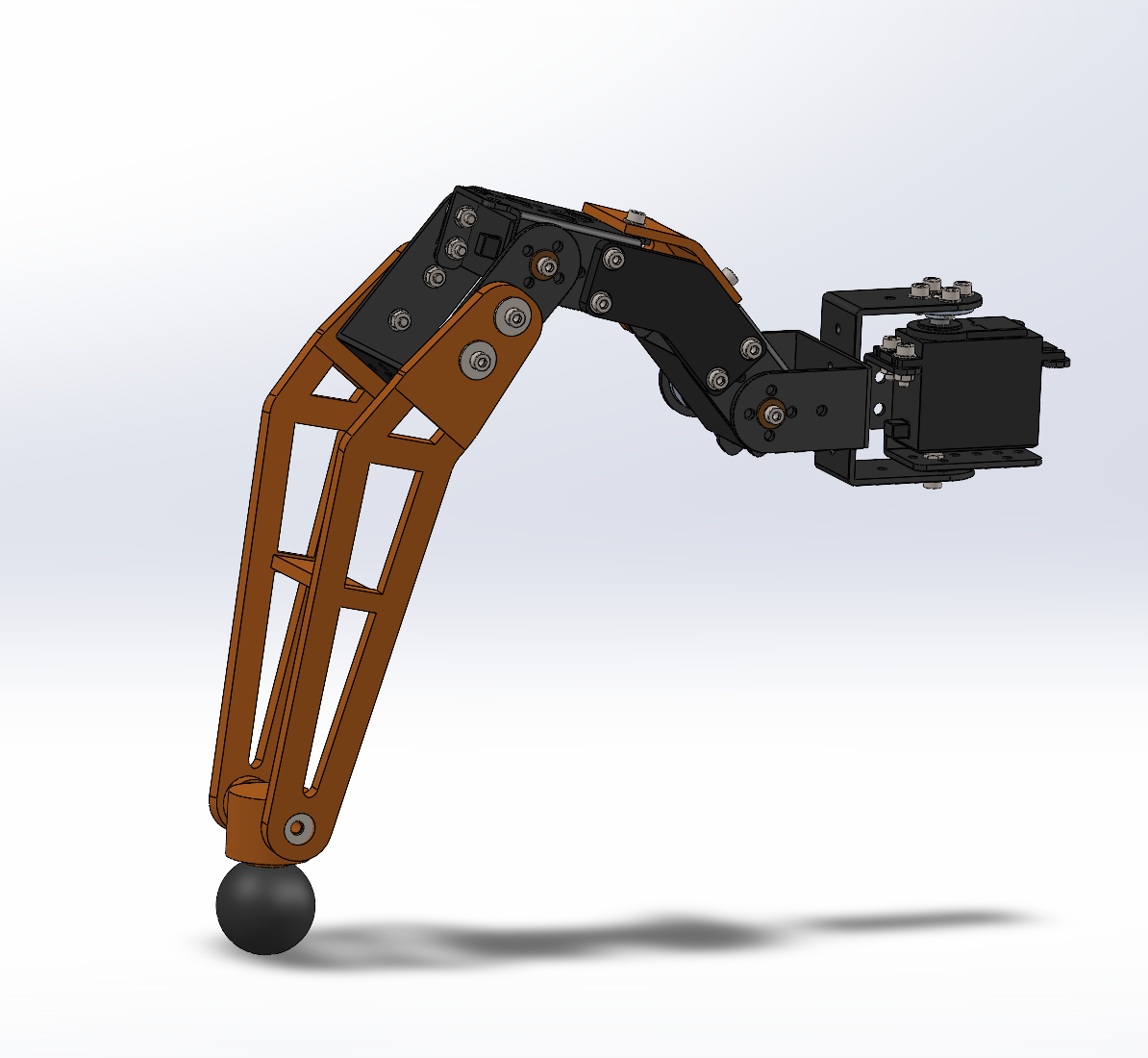

Na początku rozwoju projektu zaprojektowano pojedyncze odnóże robota. Posiada ono 3 stopnie swobody i jako napędy wykorzystuje serwomechanizmy.

Następnie po integracji przeprowadzono testy ruchu odnóża.

Rozwój elektroniki

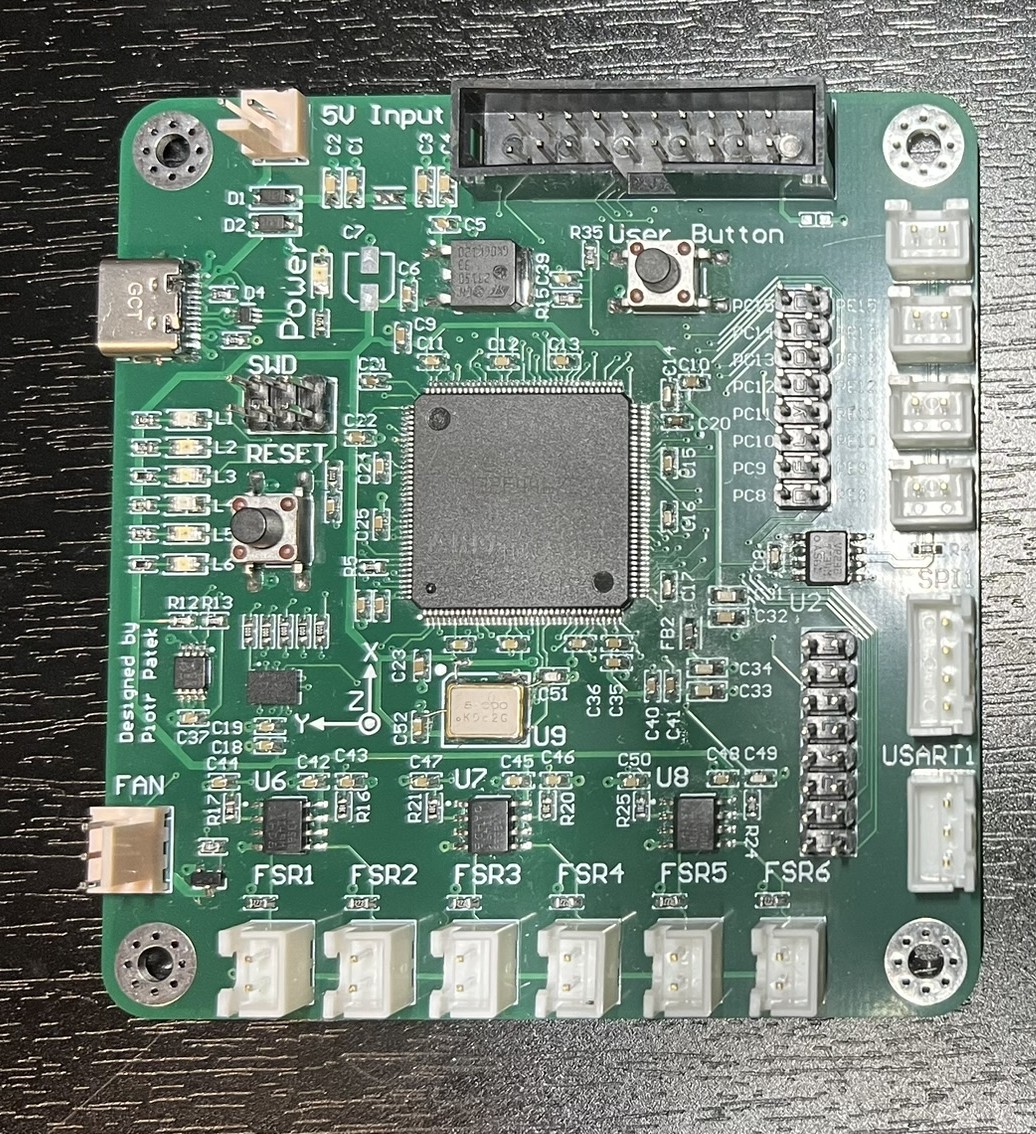

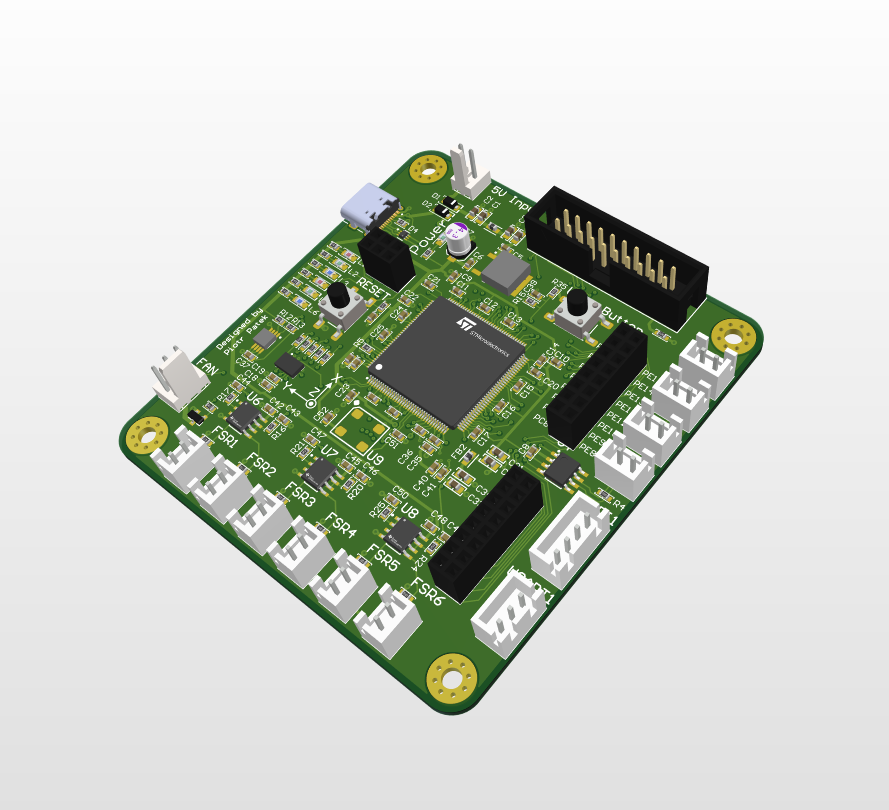

Równoległe sterowanie 18 serwomechanizmami robota stanowiło wyzwanie zarówno od strony zasilania jak i sterowania. Podjęto decyzję o zaprojektowaniu dedykowanych płytek drukowanych (PCB), które odpowiadały odpowiednio za:
- sterowanie serwomechanizmami, zbieranie danych z czujników nacisku i jednostki inercyjnej IMU
- zasilanie robota i kontrolę stanu baterii

Cyfrowy bliźniak

Aby uniknąć wąskich gardeł sprzętowych i chronić delikatne komponenty przed przedwczesnym
zużyciem, zespół programistyczny opracował pełne środowisko symulacyjne w Gazebo -
otwartoźródłowym symulatorze robotów. Pozwala to na niezależne opracowywanie i testowanie
algorytmów chodu, solwerów kinematyki i zachowań autonomicznych, znacznie przyspieszając
cykl rozwojowy.

Integracja

Moment integracji był pierwszym etapem, w którym rozwijane wcześniej osobno moduły zaczęły działać
jak jeden organizm. Połączenie mechaniki, elektroniki i oprogramowania wymagało przygotowania
kompletnej wiązki zasilająco-sygnałowej, uruchomienia komunikacji pomiędzy płytami oraz kalibracji
serwomechanizmów, czujników nacisku i IMU w docelowej konfiguracji robota.

Równolegle dopracowano warstwę sterowania odpowiedzialną za bezpieczne inicjalizowanie napędów,
synchronizację ruchu wszystkich sześciu nóg oraz przeniesienie algorytmów testowanych wcześniej
w symulacji na rzeczywistą platformę. Dzięki temu możliwe było przejście od testów pojedynczego
odnóża do pierwszych prób chodu całego robota w laboratorium.

Efektem połączonych prac zespołów było stworzenie pierwszej, funkcjonalnej wersji robota.

Co dalej?

Czy to jest koniec? Na pewno nie! Przed nami nadal ogrom pracy:
